| Idée principale | Détail et action |
|---|---|
| 🎨 Codes couleur des fils | Respecter le schéma standard 7 broches : vert, jaune, marron, blanc, bleu, noir, rouge. |
| 📋 Préparation du câble | Dénuder 7 à 10 cm du câble principal, puis 5 à 6 mm chaque fil. |
| 🔧 Montage du boîtier | Faire glisser le boîtier et anneau caoutchouc avant toute connexion des fils. |
| ⚡ Connexion des bornes | Connecter chaque fil à sa borne selon le code couleur puis vérifier l’ancrage. |
| ✅ Test final | Tester éclairage arrière, clignotants, feux stop avant de prendre la route. |
| 🔄 Adaptateur prise 13 pôles | Convertir une prise 13 pôles en 7 pôles avec adaptateur si nécessaire. |

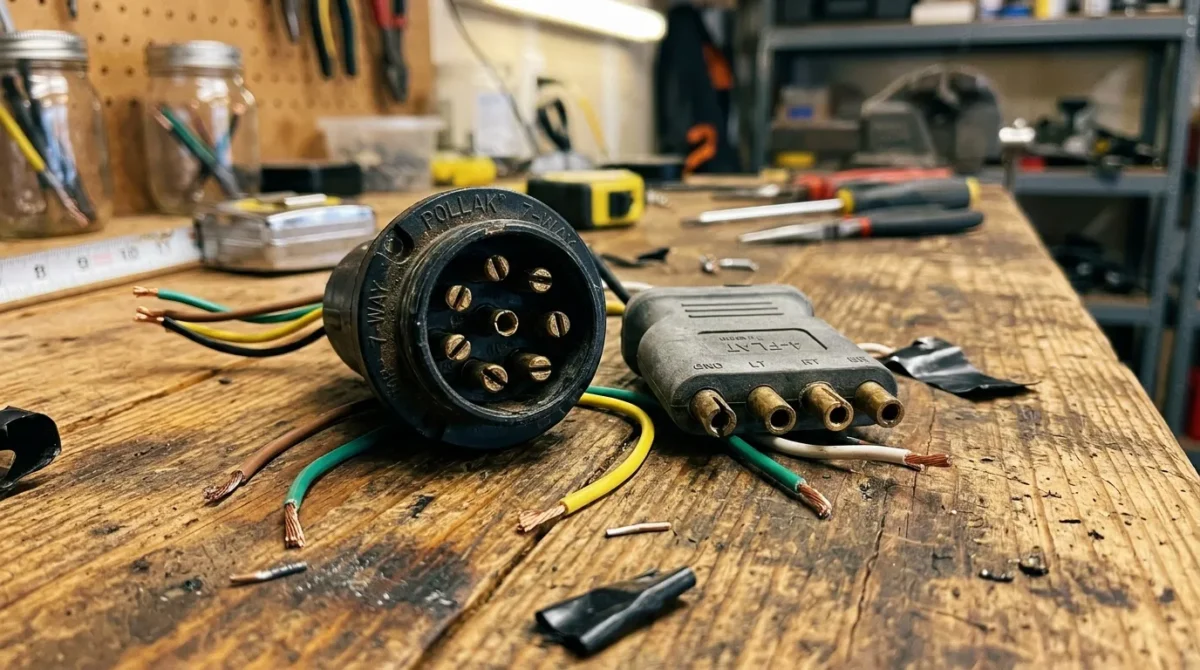

Brancher une prise remorque à 7 broches sans outil peut sembler intimidant. Pourtant, avec un peu de méthode et les bons réflexes, l’opération se révèle accessible. Mon grand-père électricien avait une règle simple : comprendre avant d’agir. Elle s’applique parfaitement ici. Légalement, le câblage de la remorque est obligatoire pour tout tractage, qu’il s’agisse d’une caravane, d’un véhicule récréatif ou d’une remorque ouverte. Quand vous activez votre clignotant gauche, celui de la remorque doit s’allumer en même temps. Pas de lumière synchronisée, pas de route possible.
Codes couleur des fils : le schéma de câblage 7 broches à connaître
Le premier piège, c’est de négliger les codes couleur. Des fils mal assortis créent une confusion immédiate sur la route : feux qui ne répondent pas, clignotants inversés, freins muets. Voici le câblage standard d’une prise à 7 broches pour véhicules récréatifs :
| Couleur du fil | Fonction |
|---|---|
| Vert | Clignotant et freins droite |
| Jaune | Clignotant et freins gauche |
| Marron | Feux arrière |
| Blanc | Masse (sol) |
| Bleu | Freins électriques |
| Noir | Alimentation auxiliaire (+12V) |
| Rouge | Alimentation batterie |
Ces codes ne sont pas universels à 100% selon les kits, mais ils correspondent à la configuration la plus répandue pour une prise à 7 pôles. Vérifiez toujours le schéma fourni avec votre connecteur avant de commencer. La prise 7 broches diffère nettement de la prise à 4 broches, qui reste la norme standard pour les remorques ouvertes et le libre-entreposage, avec seulement les fonctions de base : droite, gauche, feux arrière et masse.
Comment brancher une prise remorque 7 plots étape par étape
Voici la procédure complète, dans l’ordre. J’insiste sur l’ordre : le boîtier et l’anneau en caoutchouc doivent glisser sur le câble principal avant toute connexion. Beaucoup l’oublient et doivent tout défaire.
- Dénudez 7 à 10 cm du câble premier pour dégager les fils individuels.
- Dénudez ensuite 5 à 6 mm aux extrémités de chaque fil individuel.
- Faites glisser le boîtier et l’anneau en caoutchouc sur le câble principal.
- Dévissez le boîtier de la prise, puis desserrez les petites vis intérieures.
- Connectez chaque fil à la borne correspondante en suivant le code couleur.
- Tirez doucement sur chaque fil pour vérifier qu’il ne se décroche pas.
- Remontez l’intérieur dans le boîtier, fixez l’anneau en caoutchouc et serrez toutes les vis, y compris la rainure d’étanchéité.
Une fois le montage terminé, testez chaque fonction avant de prendre la route : éclairage arrière, clignotants des deux côtés, feux de stop. Si vous disposez d’une prise de voiture à 13 pôles, sachez qu’un adaptateur permet de la convertir en prise à 7 pôles. Seules les sept fonctions de base resteront actives ; les fonctions supplémentaires du 13 pôles, comme la recharge de batterie avancée, ne seront pas disponibles.
